在智能建筑与现代化楼宇的建设与运维中，弱电系统是支撑其智能化功能的核心骨架。对于从业者而言，清晰、直观地理解各个子系统及其集成关系，是设计、施工和维护工作的基础。本文将通过图解与解析相结合的方式，为您梳理关键弱电子系统，并阐述智能控制系统集成的核心要义。
一、 核心弱电子系统图解概览
弱电系统通常指工作电压在安全电压范围内的系统，主要负责信息的传输与控制。以下是几个最关键的子系统的直观功能与结构图示解析：
- 综合布线系统 (GCS)
- 直观图示要点：一张清晰的“星型拓扑结构图”，展示从主配线架(MDF)到楼层配线架(IDF)，再到工作区信息点的物理连接路径。图中应明确区分数据、语音、光纤等不同介质。
- 核心作用：作为信息高速公路，为所有基于网络的应用提供物理通道，是系统集成的底层基础。
- 安全防范系统 (SAS)
- 直观图示要点：一张“多层防护体系图”，通常分为周界、出入口、公共区域、重点部位四层。图中整合视频监控(CCTV)、入侵报警、出入口控制(门禁)、电子巡更等子项，并显示其联动关系（如报警触发摄像头转向和录像）。
- 核心作用：构建人防、物防、技防相结合的安全体系。
- 建筑设备监控系统 (BAS/BMS)
- 直观图示要点：一张“三层网络架构图”（管理层、控制层、现场层），清晰地展示中央工作站如何通过控制网络（如BACnet, Modbus）连接各类DDC控制器，进而监控空调、给排水、照明、变配电等设备。
- 核心作用：实现机电设备的自动化监控与节能管理。
- 信息网络系统 (INS)
- 直观图示要点：一张“逻辑网络拓扑图”，展示核心层、汇聚层、接入层的交换机连接，以及防火墙、路由器、无线控制器等关键设备的位置。可叠加VLAN划分示意。
- 核心作用：承载数据、语音、视频等各类业务应用，是智能化系统的数据传输平台。
- 有线电视及卫星接收系统 (CATV & SATV)
- 直观图示要点：一张“信号分配树状图”，从信号源（卫星天线、有线电视接入点）出发，经放大器、分配器、分支器直到各用户终端。
- 核心作用：提供多套电视节目信号。
- 公共广播与应急广播系统 (PAS)
- 直观图示要点：一张“分区控制示意图”，展示广播主机如何对背景音乐播放区和消防应急广播区进行分区控制，并清晰标注与消防系统的强切联动接口。
- 核心作用：平时播放背景音乐，火灾等紧急时强制切换为应急疏散广播。
- 会议系统与信息导引发布系统
- 直观图示要点：会议系统可展示音频、视频、控制信号的流程框图；信息发布系统可展示中心服务器、网络、终端显示设备（如LED屏、液晶屏）的架构图。
- 核心作用：支持高效的会议沟通与动态信息展示。
二、 智能控制系统集成的核心：从“孤岛”到“协同”

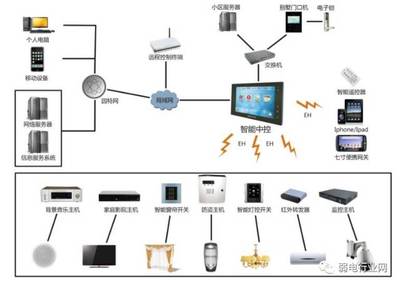

所谓集成，绝非简单地将各子系统堆砌在一起，而是通过统一的平台和技术手段，实现信息共享、资源优化和跨系统联动控制。最直观的体现是一张 “系统集成拓扑图” 。
- 集成层次解析：
- 物理层集成：通过综合布线系统，为各子系统提供统一、标准的基础传输链路。
- 网络层集成：利用TCP/IP协议，将各子系统的控制网络或数据网络互联，形成统一的数据通信平台。
- 数据层集成：建立统一的数据库或数据交换平台（如OPC服务器），将各子系统的异构数据转换为标准格式，实现数据互通。
- 应用层集成：这是集成的最高层次，通过一个统一的 智能建筑管理平台(IBMS) 或 中央监控系统，以图形化界面集中监视和控制所有子系统。平台可以设置复杂的联动逻辑（如：消防报警时，门禁系统自动打开逃生通道，视频系统弹出相应画面，广播播放疏散指令）。
- 集成关键点图示：一张优秀的IBMS集成拓扑图，应能清晰显示：
- 集成平台服务器（核心）。
- 与各子系统（BAS、SAS、FAS等）的通信接口（网关、协议转换器）。
- 承载集成网络（通常是企业以太网）。
- 监控客户端的位置。
- 典型联动逻辑的示意箭头。
三、 给从业者的建议
- 建立系统思维：切勿孤立看待任一子系统。阅读图纸时，始终思考其与其他系统的接口和可能的联动需求。
- 精通关键协议：了解BACnet、Modbus、OPC、ONVIF、SIP等常用工业与安防协议，是理解集成如何实现的关键。
- 重视设计图纸：在项目前期，仔细审核各子系统图及系统集成图，确保架构合理、接口明确、管线敷设路径不冲突。
- 利用可视化工具：在运维阶段，一个设计良好的图形化中央监控界面，是管理复杂弱电系统最直观、高效的武器。
****
弱电系统的复杂性在于其多学科交叉与深度集成。掌握各子系统的核心架构图，并理解它们在集成平台中如何被“编织”成一个有机整体，是从业者从“安装工”迈向“系统工程师”的必经之路。将抽象的系统和概念转化为直观的图形来理解和设计，是专业能力的重要体现。
